液压平衡阀工作原理和应用

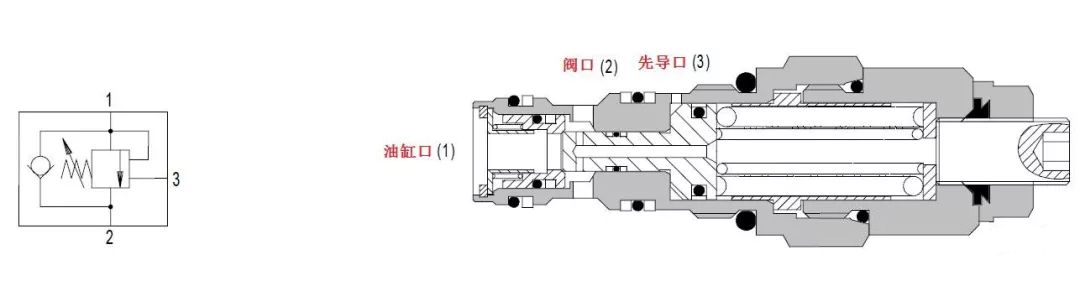

平衡阀的原理符号如下:

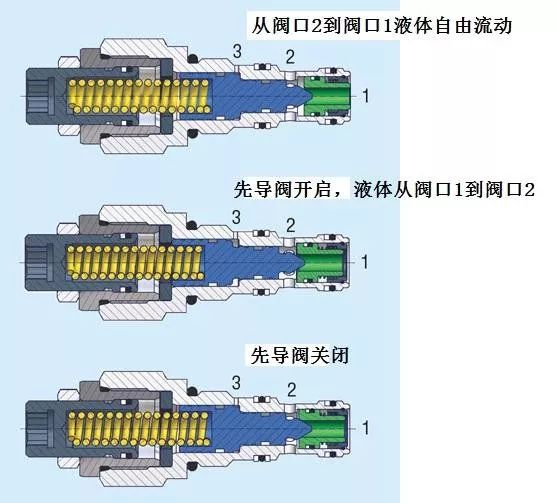

液压平衡阀允许油液从阀口2到阀口1自由流通，我们可以从下面结构图中看出，当阀口2油液压力比阀口1压力大时，绿色部分的阀芯在液压力的驱动下向阀口1移动，单向阀打开，油液可以自由从2流至阀口1。阀口1至阀口2的液流是被截止的，直到先导口的压力达到一定值把蓝色的阀芯向左移动，使阀口开启，油液才可以从阀口1向阀口2流动。先导协助溢流阀功能可以控制从1口到2口的液流。当先导压力不足以开启蓝色阀芯时，阀口关闭，阀口1至阀口2液流被截止。
平衡阀的作用

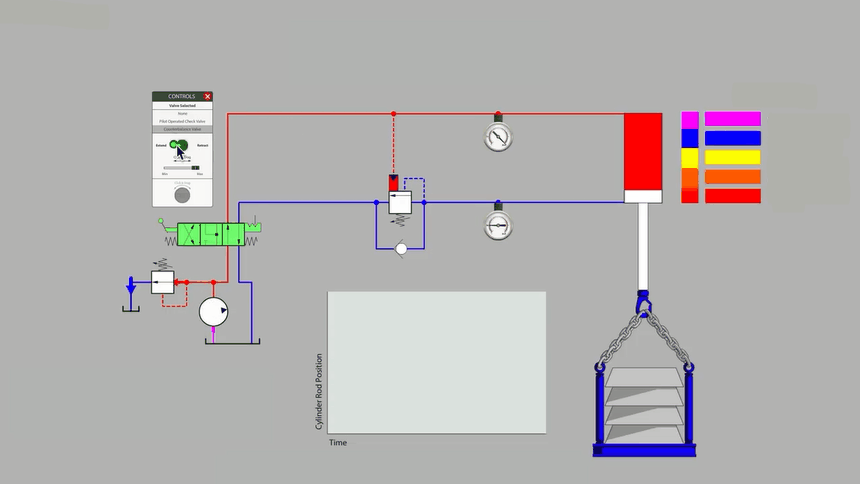

负载保持：平衡阀可以阻止液压缸不希望出现的下移运动，平衡阀允许操作者以一定的速度提升重物并保持在某一位置。
负载控制：平衡阀可以防止由于执行元件负载的能量，而引发先于液压泵的动作而产生的动作，从而消除了执行元件的气穴现象和负载失控现象。
安全负载：当液压油路中的管路爆裂或严重泄漏时，安装在执行元件上的平衡阀可以阻止移动载荷的失控发生。
安全负载：当液压油路中的管路爆裂或严重泄漏时，安装在执行元件上的平衡阀可以阻止移动载荷的失控发生。
平衡阀应用和先导比的选择原则
平衡阀的溢流设定值一般为1.3倍的最高工作压力，但是开启先导阀的要求压力取决于先导比，先导压力可以根据如下公式进行计算：
先导压力=（溢流压力设定值-负载压力）/先导比
为了优化载荷控制和能量利用，可以参照如下方法选择先导比；
2.5:1 当载荷极不稳定时选用，例如长臂吊车。
5:1 应用于载荷变化并对机械结构产生不稳定的影响时。
10:1 应用于载荷相对稳定的的应用场合。
